型号说明： NOVEON®R190A 是一款 93A 具有润滑剂的聚醚型热塑性聚氨酯，符合 FDA(21 CFR177.2600，177.1680)要求。
材料特点：优异的低温柔韧性，耐水解，抗紫外线性能良好，符合 FDA，加工性能好。
典型应用：挤出吹膜，电缆护套，消防水管等。
|
物理性能 |
测试标准 |
数值* |
单位 |
|
硬度 |
ASTM D2240 |
93 |
Shore A |
|
比重 |
ASTM D792 |
1.10 |
g/cm3 |
|
拉伸强度 |
ASTM D412 |
320 |
Kgf/cm2 |
|
100 % 拉伸模量 |
|
100 |
Kgf/cm2 |
|
300 % 拉伸模量 |
|
180 |
Kgf/cm2 |
|
断裂伸长率 |
|
550 |
% |
|
撕裂强度 |
ASTM D624 |
165 |
Kgf/cm |
|
维卡软化点 (°C) |
ASTM D1525 |
110 |
°C |
|
23°C 压缩变形率 / 24 小时 70°C 压缩变形率 / 24 小时 |
|
15 50 |
% |
* 测试片皆由经过预干燥处理的粒子（水份含量小于 0.02%）注塑成型，且注塑后需经过 100°C，20 小时热处理。
* 测试样条由 2mm 测试片裁切制成。测试环境：室温 23°C，空气湿度 50%。拉伸速度 300mm/min。
*以上数值仅为代表性参考数值，不作为产品质量检验标准。
包装：
NOVEON®R190A 为 25 公斤/包，塑料袋包装。每托 1000 公斤/40 包。
储存:
TPU 原料属于吸湿性材料，建议储存在密闭的原始包装以及干燥条件下。产品若处于干燥阴凉的环境下，存放于未拆封、无损坏的包装袋中，材料性能在至少 12 个月内可保证性能处于可正常加工状态。
危险性识别:
无已知特殊危害。 使用前请参考产品安全技术说明书。
材料加工建议：
挤出加工前，NOVEON®R190A 应在适合的干燥器中，温度 100°C 干燥 3-4 小时。推荐试用除湿型干燥器，不推荐使用烘箱。 露点推荐 -30°C，优选-40°C。
含水量控制
挤 出 应 用 <0.02%

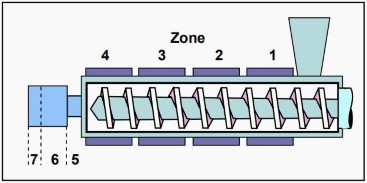

挤出温度参数：
|
|
℃ |
|
Hopper cooling |
Yes |
|
Zone 1 |
180 |
|
Zone 2 |
190 |
|
Zone 3 |
200 |
|
Zone 4 |
200 |
|
Adapter (5) |
205 |
|
Die (6) |
190 |
|
Die tip (7) |
185 |
备注：以上加工参数为建议的参考值，现场具体参数根据不同产品建议适当调整。
